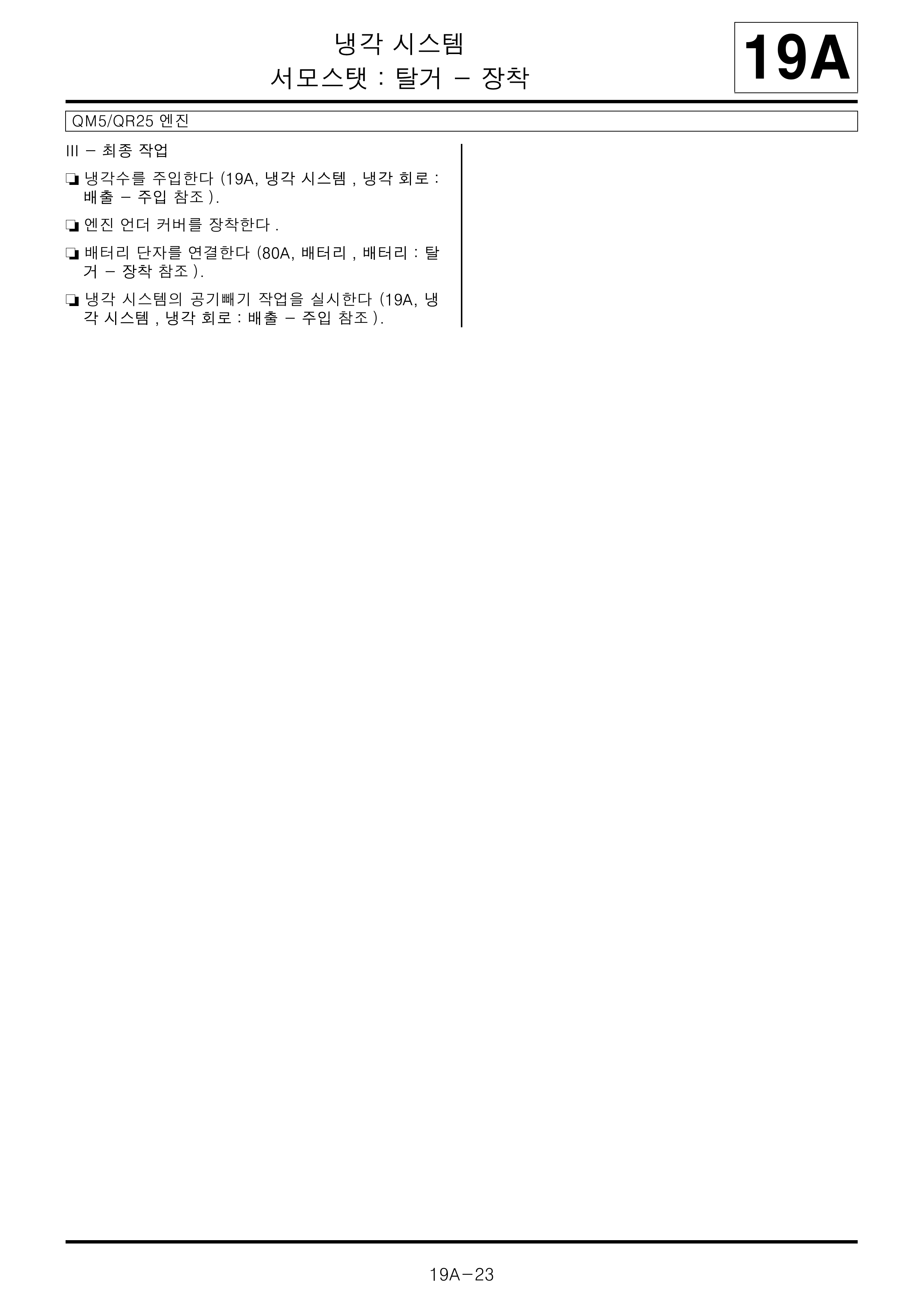

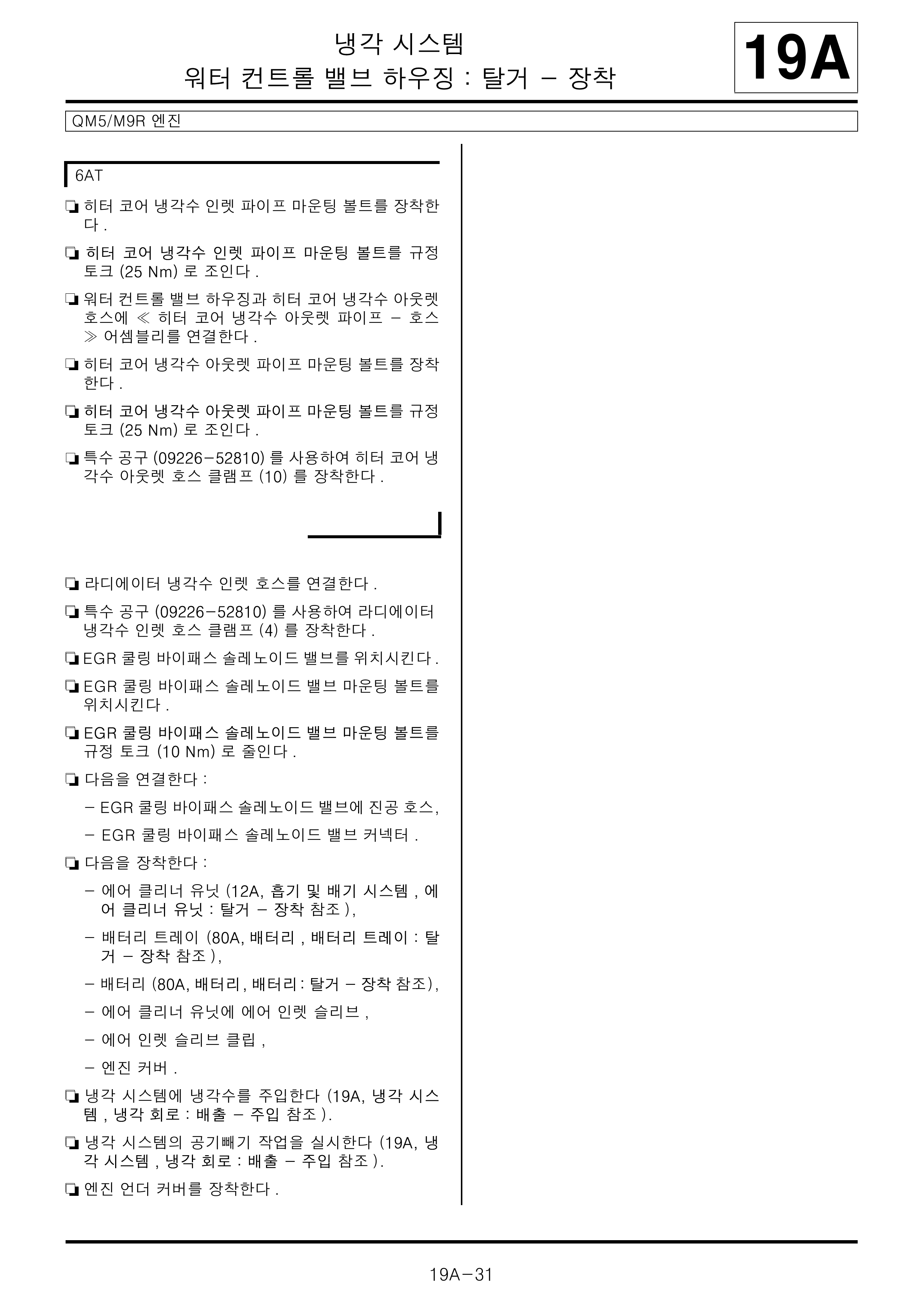

써모스탯, 워터 컨트롤 밸브 탈부착 정비서 공유 드립니다.



인젝션 에러

15살 QM5가(2008년 8월 생) 처음 태어날 때 보였던 "인젝션 에러"를 다시 표시하고, 속도 제한이 걸려 버렸습니다.

처음 발생했던 "인젝션 에러"는 터보 인렛 호스 불량으로 터보 압이 세는 현상이었고, 이번에는 엔진룸을 뒤져 봐도 외형적인 이상은 없는 상태.



에러로 인한 제한 모드로, 고속도로 오르막에서 80km도 겨우 유지 하는 상황이라 '레이'에게도 길을 내어 주고, 큰 트럭 뒤에 졸졸 따라 겨우 겨우 장거리 왕복을 다녀왔네요.



나이가 나이인 지라, 진짜 인젝션 관련 문제면 돈을 좀 들여야 할 것이고, 우선 가지고 있던 CLIP 장비를 오래간만에 출동시켰습니다. CLIP용 노트북 다시 충전하고~ (CLIP 사용법은 매번 삽질 - 너무 잘 만든 UI라. . .)



4가지 에러 기록

CLIP 인젝션 에러 코드

여기서 우선 적으로 버릴 결과는 "DF1012 크루즈 컨트롤/스피드 리미터 CAN 통신 신호 이상" QM에서 수시로 확인되는 에러코드로 걍 무시(지우기)하면 되는 내용.



가장 큰 문제가 "DF055 터보 차저 압력 제어 회로" 로 생각이 되었고, 상세 내용은 1.DEF 으로 정비 문서를 보면,

"터보차저 압력이 너무 높음" 으로 표시 - 해석하면 터보차저가 적어도 죽지는 않았다는 것이고, VGT 제어가 안되어 과부하가 걸리는 느낌?!으로 해석.

정비 문서는 아래처럼 정리되어 있음



복수의 고장코드와 함께 검출된 경우의 우선순위

DF054 터보 차저 솔레노이드 밸브 제어 회로 및 DF004 터보차저 압력 센서 회로, DF651 터빈 업스트림 압력 센서 회로가 현재 혹은 과거로 검출된 경우 해당 고장 코드를 우선 점검한다.

그런데 위 code는 존재하지 않음!

DF054 가 짠 하고 표시되면 좋겠지만, 여러 자료를 보아도 솔레노이드 밸브 고장보다는 DF055 로만 에러 코드가 나오는 듯.



DF056, DF002는 흡기 센서 하나에서 에어 플로우, 흡기 온도 두 개를 모두 담당하는 부품의 이상일 경우 발생 - 과거부터 self 정비 대상의 부품이긴 하지만 나의 QM5는 흡기 쪽으로 역류하는 오일도 없었기에 큰 신경을 쓰지는 않았고 별 탈은 없었지만 에러 코드는 단선/단락 쪽이라 아무래도 교환하는 것이 맞는 것으로 판단.



정비 진행

장거리 운행을 이번 달만 2번 더 운행해야 해서 자가 정비보다는 다음날 바로 정비소로 출발!



다음날 아침 현상은 이전 문제 시점의 가속 시 3000 rpm 에서 덜컥 거리는 현상은 재현 되지 않음.

하지만 2일간 계속적인 인젝션 문제와 3000rpm 부근의 이상 현상은 경험했기에, 정비사와 협의 후 최종 아래 부품 2개 교환으로 진행



22680 7S00A METER ASSY-AIR FLOW  98,928  세금 포함 108,820

82006 61049 솔레노이드 어셈블리           46,872  세금 포함 51,560



에어플로어 센서 에러는 '단락' 에러가 1회 있기는 했지만, 고민보다는 신품으로 교환하여 장거리 운행 안전을 택했고,

솔레노이드 어셈블리는 이미 여러 정비 예와 같이 터보 관련 에러의 주인공으로 자주 등장했고 이번 에러의 VGT 제어의 핵심 부품이라 당연히 교환 처리.

부품 너무 비싸다는!



정비 결과

정비 완료 후 퇴근길에 길게 돌아 고속도로를 통해서 급가속, 고속 운행을 반복한 결과 인젝션 에러는 더 이상 발생하지 않음!

추가로 1주일 후 장거리 운행 결과 문제없이 고속 주행도 안정적으로 확인 완료.





PS.

전기차가 좀 더 현실성 있는 환경이 올 때까지 큐돌이가 별 탈 없이 잘 달려 주길!

리어 윈도우 열선 동작에 관련된 모듈, 커넥터, 배선도 공유 드립니다.

*퓨즈 까지 확인 했다면, 릴레이 확인이 필요 해 보입니다.



배선도

E15LP-A 부분은 릴레이로 판단 되며, 이어지는 릴레이 정보를 참고 하세요

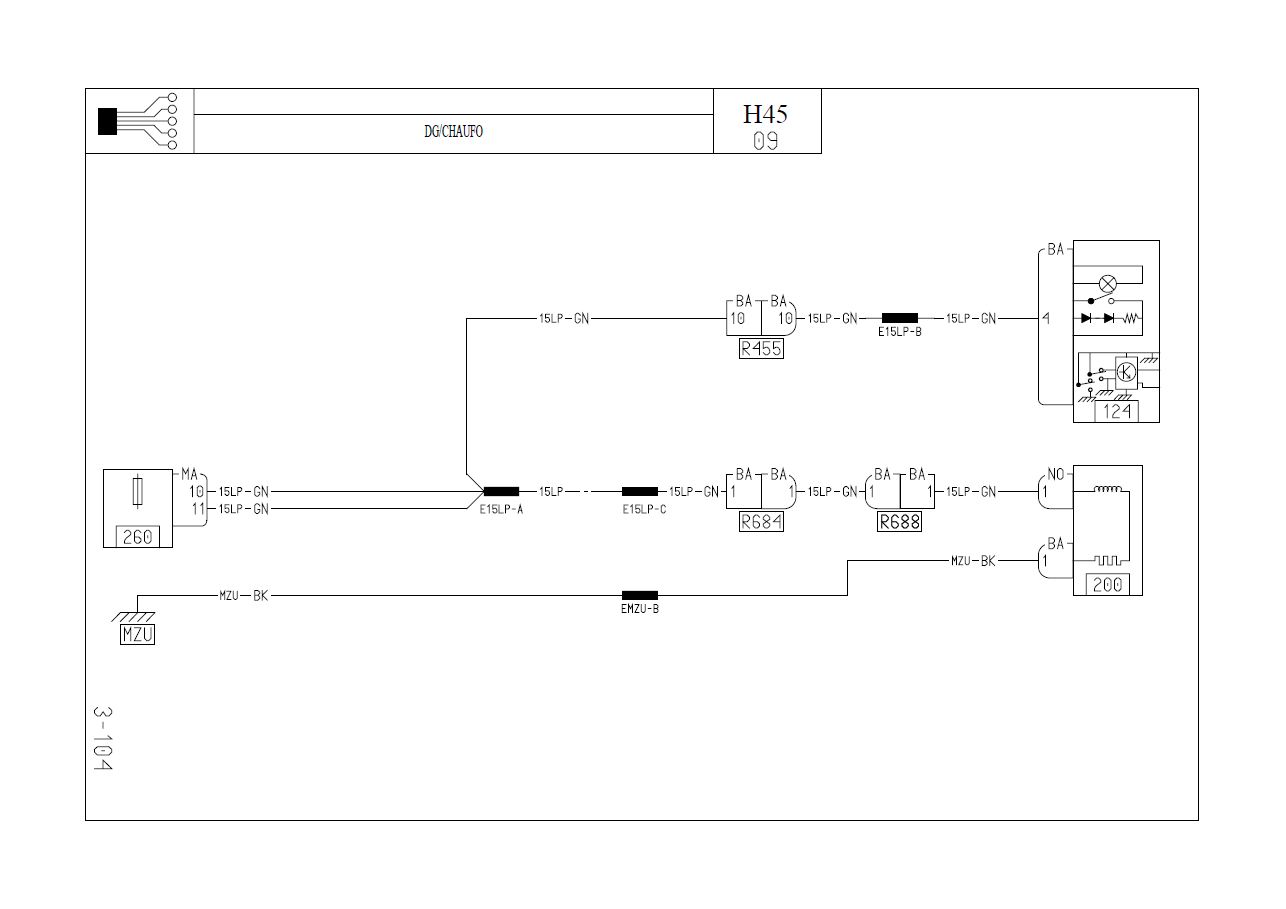

리어 윈도우 열선(Rear screen de-icing) 배선도





리어 윈도우 열선(200), 연결 커넥터(R684, R688) 위치도



커넥터 124 히터 컨트롤 (Heating control)









260 실내 퓨즈 및 릴레이



260 커넥터와 핀배치



R455 커넥터 위치 , 핀 배치



260 퓨즈 및 릴레이



QM5/KOLEOS Automatic Transmission Multifunction Switch

자동미션 관련 회로도와 기어 선택 스위치 관련 정보 정리 입니다.

참고 하세요.


스위치 관련 회로도만 보면 개별 스위치 선택에 + 전원이 사용 되는 것으로 확인 됩니다.

779(스위치) 3번 단자 - AP11(프로텍티드 이그니션 ON 후진등 퓨즈)가 연결 되고 여기서 개별 스위치로 공통 연결 되어 있습니다.

또한 별도 GND(Ground) 연결 선은 확인 되지 않습니다. 미션 제어 컨트롤러 119로 연결된 선을 빼면 10번 단자 AP4(프로텍티드 이그니션 ON 자동 변속기 퓨즈로 역시 + 전원으로 생각 됩니다)


아래에 회로와 관련 내용 올려 드립니다.


1. 자동 변속기 회로

0045_A3.PDF

위 회로도에서 스위치 부분만 별도 캡쳐 하면 아래 부분 입니다.


2. 779 커넥터 형상과 핀 배치


3. 779 커넥터의 개별 배선 이름


QM5/KOLEOS ACCELERATOR POTENTIOMETER 자료 정리 입니다.

부품 CODE: 921 ACCELERATOR POTENTIOMETER


921 커넥터 형상


핀 배치

10.53LWLOAD POTENTIOMETER 2 + SIGNALF005E
20.53LU+ LOAD POTENTIOMETER 2F005E
30.53LR+ LOAD POTENTIOMETER 1F005E
40.53LSLOAD POTENTIOMETER 1 + SIGNALF005E
50.53LT- LOAD POTENTIOMETER 1F005E
60.53LV- LOAD POTENTIOMETER 2F005E



ECU(120)과의 연결 회로 + 가변 저항 구성도



핀 배치와 가변 저항 구성도로 판단하면 아래와 같을 것 같습니다. (진단메뉴얼과 비교 후 예상)

3: + [3LR]  +5V 로 추측 됩니다.

4: 측정부 [3LS] 전압 범위= 최저 [0.70 .. 0.80], 최고 [4.6 .. 5.0]

5: GND


2: + [3LU] +2.5 로 추측

1: 측정부 [3LW] 전압 범위= 최저 [0.30 .. 0.40], 최고 [2.0 .. 2.5]

6: GND
