얼마 전 수리한 오래된(5년 전 구입) 소형 무선 선풍기 수리 내용을 기록합니다.

제가 사용하던 선풍기는 아니고 와이프가 오래전에 구입하여 정말 한참을 사용한 당시 고오급 기능의 무선 선풍기입니다.

브랜드 명은 CLAPA 이고, 타이머, 회전, 5,000mA 에 인디케이터 4 LED, 회전식 풍량 조절까지 갖추 그 당시 저도 놀랐던 기능의 작은 선풍기입니다.

그런데 고장이 났습니다. 수리 담당인 제가 충전 커넥터를 꼽으니 바로 충전기가 셧다운 되네요.

넵 내부에 단선이 발생했다는 거죠.

이 경우 보통 수명이 짧은 캐페시터(콘덴서)가 주된 원인이라 생각하고 분해 후 확인 해 보았습니다.

큰 캐페시터(전해 콘덴서)의 경우 규격값에 준하게 값이 나옵니다.

세라믹 칩도 정상 @@

즉 제가 상상한 가장 쉬운 캐페시터 문제는 아니라는 것입니다.

그것 말고는 고장 날 게 없는데, 그래서 화상 온도 측정기를 동원해서 살펴보기로 합니다.

혹시 몰라 전류를 작게 주니 차이가 없고, 1A 급으로 전류를 올리니 유일하게 충전 IC IP5306 이 혼자 열내기 시작하네요.

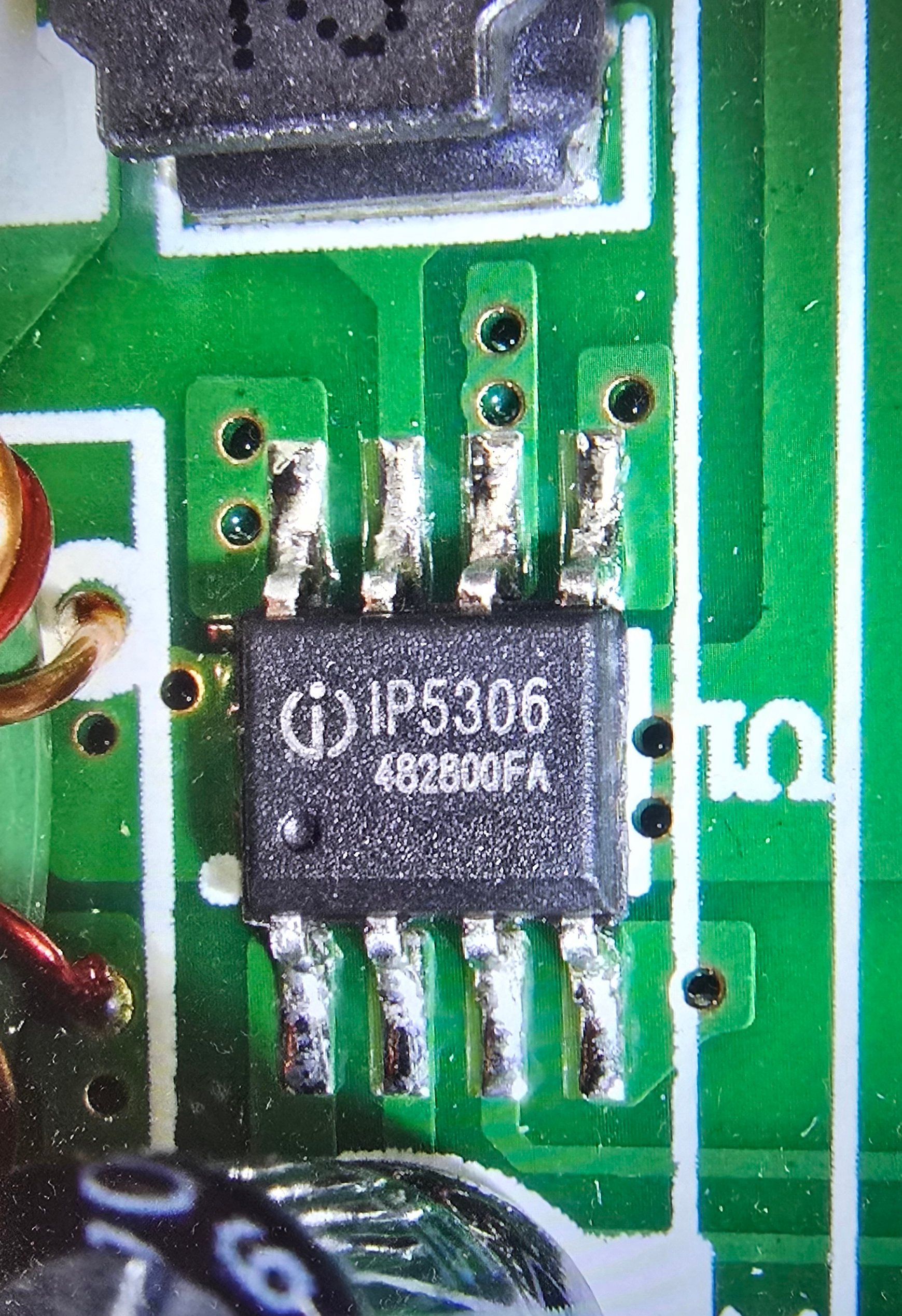

IP5306

두둥 IP5306 찾아보니 종종 고장이 난다고 검색이 됩니다.

매우 작은 8 pin IC라서 열풍기로 IC를 떼어 내고 다시 충전기를 꽂아보니 단락 현상이 관찰되지 않습니다.

즉 이 IC만 교환하면 쉽게(?) 수리가 될 것 같습니다.

IP5306 을 국내 쇼핑몰에 찾아보니 재고는 없고 구매 후 오더가 되어 2주는 걸려야 받을 수 있더군요

바로 알리에서 검색, 1개는 없고 5개 10개 20개 정도 셋으로 판매합니다.

언제 다 쓸지 모르겠지만 가성비 단위인 10개 $2.x 구매 가능하네요 3천 원 정도 투자로 수리 가능할 것 같습니다. (무료 배송을 위해 다른 상품 추가 구입은 안 비밀)

해당 IC가 고장 난 이유를 유추하면

무려 5년 넘게 사용하면서 충전지 수명이 다한 상태에서 무리하게 100% 충전을 위해 과다하게 IC에 부하가 가해진 것으로 생각됩니다. 평소 계속 충전기를 꽂고 사용했다네요.

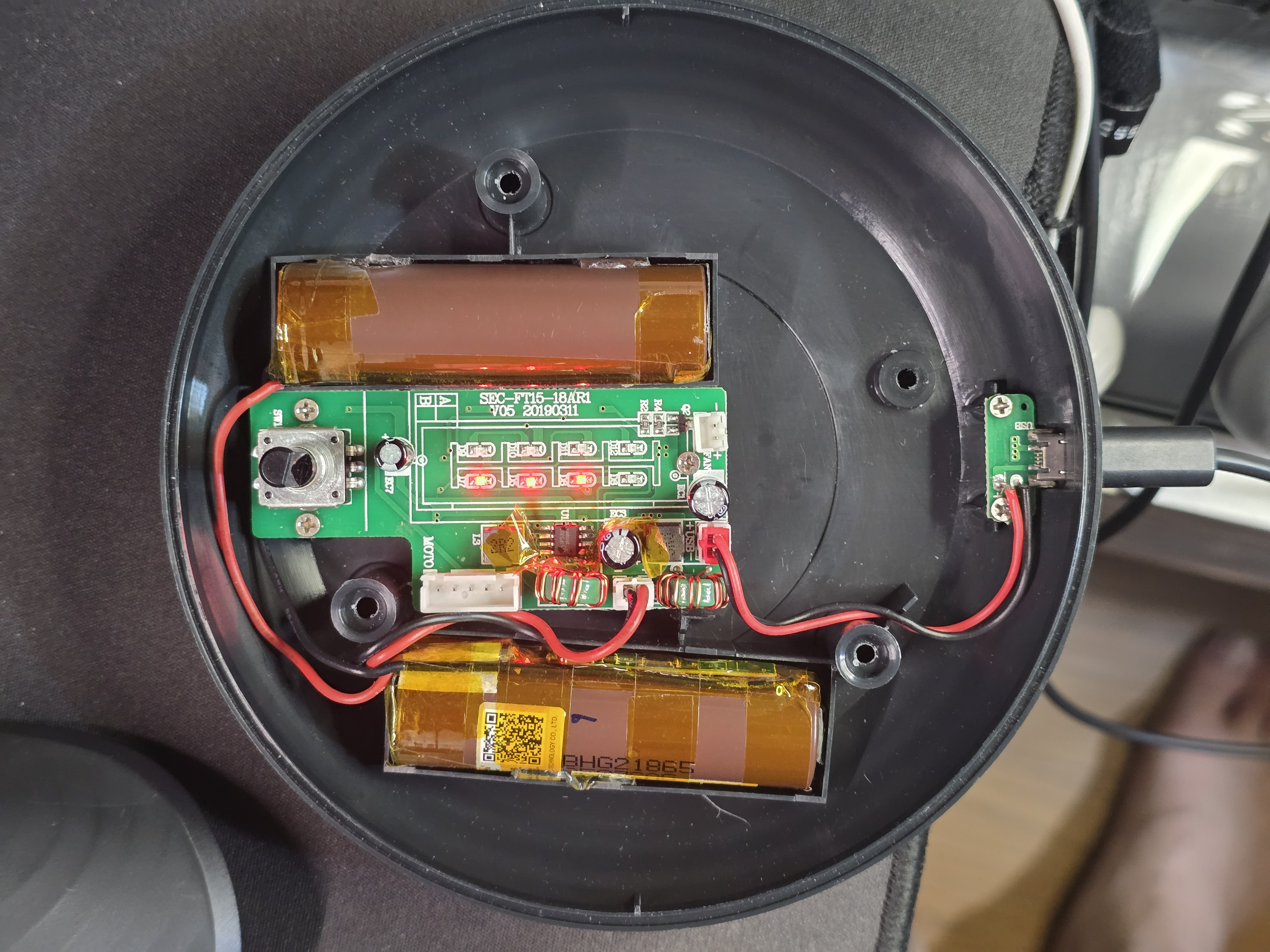

문제 부품, 수리 관련 몇 장과 추가로 배터리까지 교환한 추가 유지 보수까지 진행한 사진 공유합니다.

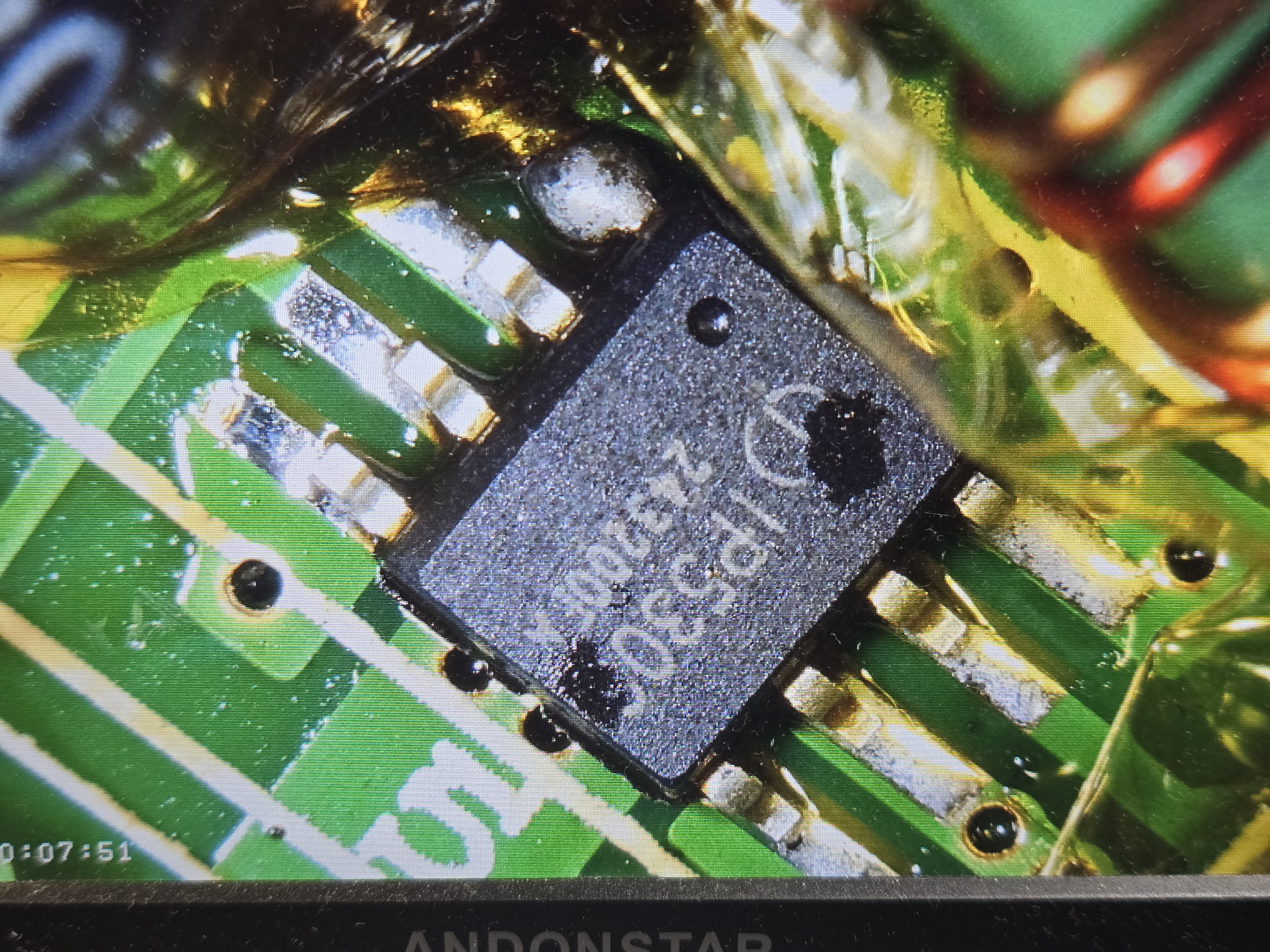

주변 부품이 너무 다닥 붙어 있어 열차단 테이핑 후 부품을 떼어 내고 새 부품으로 교체했습니다.

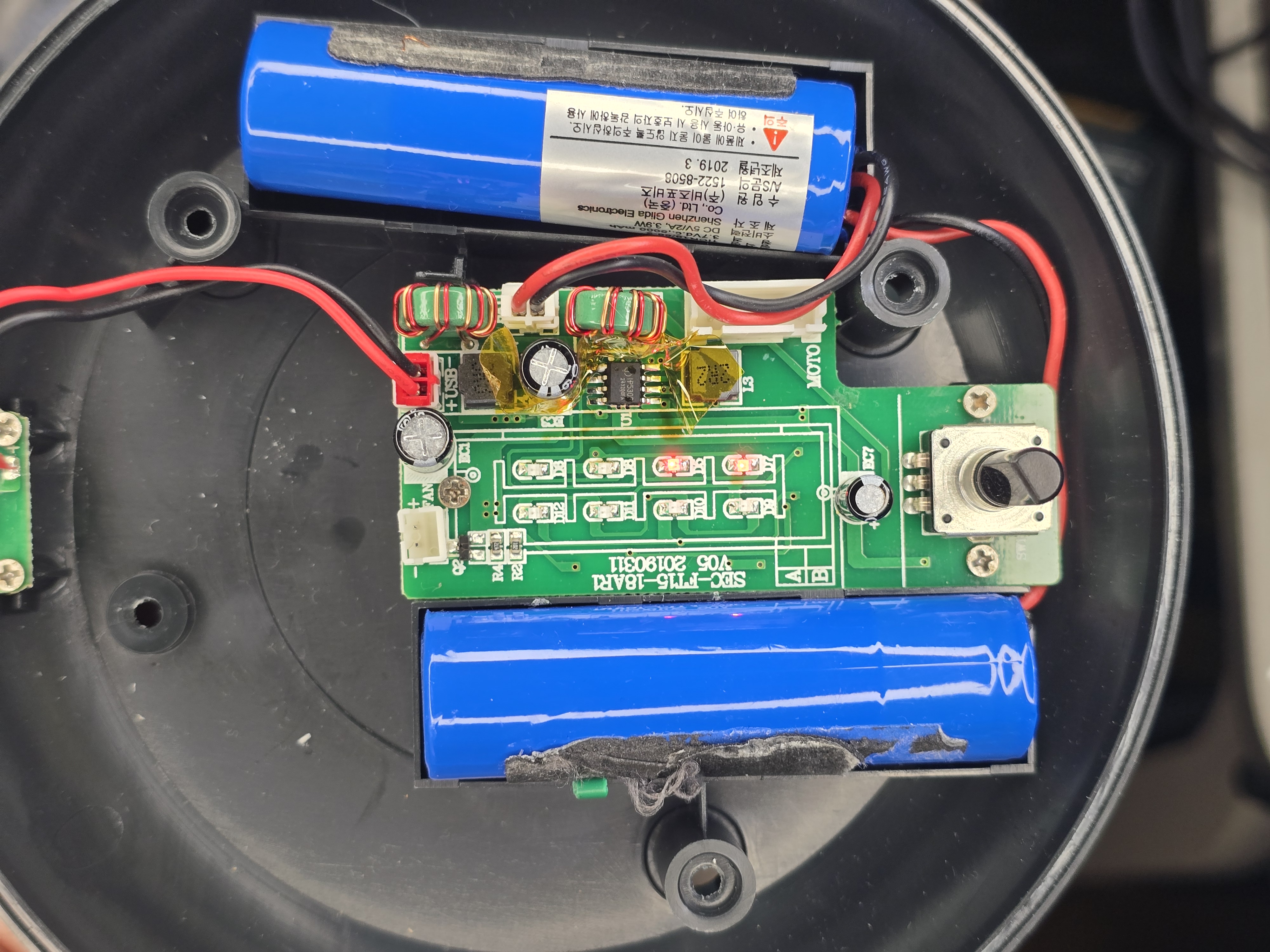

추가로 충전지도 가지고 있던 것으로 교환!

IC 교체 후 정상 충전, 동작 확인 했고

완충 직후 곧바로 75% 배터리 상태(LED 3/4)로 떨어져서 배터리도 교환하여 매우 매우 긴 배터리 사용시간도 갖게 되었습니다.

PS.

수리에 필요한 공구로는 열풍기(헤어드라이어 아닙니다!)가 있어야 해서, 전자 쪽 취미로 장비를 가지고 있지 않다면 새로 구입하시는 것이 적절합니다. IP5306 이 GND 단자가 부품 하부에 위치해 있어서 일반 납땜인두로는 쉽지 않은 작업입니다.
