QM5/KOLEO 921 ACCELERATOR POTENTIOMETER 자료 정리

QM5/KOLEOS ACCELERATOR POTENTIOMETER 자료 정리 입니다.

부품 CODE: 921 ACCELERATOR POTENTIOMETER

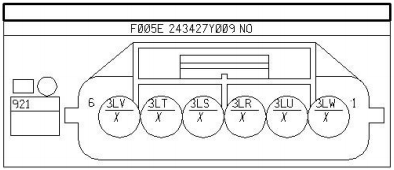

921 커넥터 형상

핀 배치

1	0.5	3LW	LOAD POTENTIOMETER 2 + SIGNAL	F005E
2	0.5	3LU	+ LOAD POTENTIOMETER 2	F005E
3	0.5	3LR	+ LOAD POTENTIOMETER 1	F005E
4	0.5	3LS	LOAD POTENTIOMETER 1 + SIGNAL	F005E
5	0.5	3LT	- LOAD POTENTIOMETER 1	F005E
6	0.5	3LV	- LOAD POTENTIOMETER 2	F005E

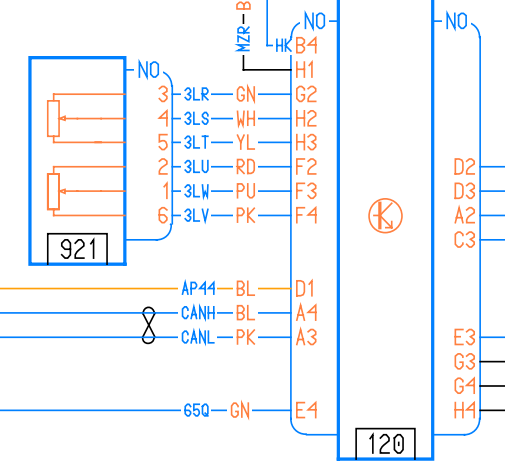

ECU(120)과의 연결 회로 + 가변 저항 구성도

핀 배치와 가변 저항 구성도로 판단하면 아래와 같을 것 같습니다. (진단메뉴얼과 비교 후 예상)

3: + [3LR]  +5V 로 추측 됩니다.

4: 측정부 [3LS] 전압 범위= 최저 [0.70 .. 0.80], 최고 [4.6 .. 5.0]

5: GND

2: + [3LU] +2.5 로 추측

1: 측정부 [3LW] 전압 범위= 최저 [0.30 .. 0.40], 최고 [2.0 .. 2.5]

6: GND
